所述2SC5200晶体管是一种基于极性NPN功率晶体管,设计为在通用使用开关和功率基于放大器的应用程序。该晶体管包括三个端子和三层,其中端子为发射极、基极和集电极,层为 N、P 和 N。这里,p 掺杂层布置在两个 n 掺杂层之间。因此,本文讨论了2SC5200 晶体管的概述,其中包括其工作原理和应用。

什么是 2SC5200 晶体管?

2SC5200是NPN型晶体管,由于其集电极电流大,电流增益高,用于不同的AF放大器和大功率音频电路。该晶体管由东芝制造,仍然用TTA5200代替。

这种高功率晶体管采用 TO-264 封装,由环氧树脂和塑料材料制成,用于设计不同的放大器。该晶体管的集电极发射极电压 (VCE) 为 230V,而集电极电流为 30A。这些晶体管用于电视、手机、触发器、工业控制等。

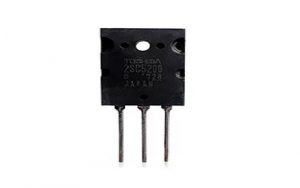

2SC5200 NPN晶体管

一旦这些晶体管通过高集电极电流和开关频率工作,它们就会很快升温,因此它们总是与散热器一起使用。从而可以保护电路免于过热。

在大多数放大器电路设计中,2SC5200 晶体管与其互补品如 2SA1943 一起使用。与 B 类放大器类似,大多数放大器使用推挽电路,包括两个晶体管,如 PNP 和 NPN。因此,这两个晶体管经常一起使用来构建基于高功率的放大器。

引脚配置

2SC5200 晶体管引脚配置及其符号如下所示。该晶体管包括三个端子,下面讨论每个端子。

2SC5200 晶体管引脚配置
  • Pin1(基极):控制晶体管的偏置,用于打开或关闭晶体管
  • Pin2(集电极):电流流经集电极,通常接负载
  • Pin3(发射极):电流通过发射极流出,通常接地

特性和规格

2SC5200 晶体管特性和规格包括以下内容。

  • 基于大功率的 NPN 晶体管
  • 它采用 To-264 封装设计
  • 大电流容量
  • 基于高保真 (HiFi) 的音频放大器输出。
  • 这个晶体管的开/关非常简单
  • 该功率晶体管一旦处于工作状态,就会处理电流
  • 晶体管处理低频或高频范围,因此用于音频放大器。
  • 一旦晶体管处于导通状态,晶体管上的功率降就会减少。
  • 谐波失真低
  • 高过渡频率
  • hFE 的直流电流增益范围为 55 至 160
  • 过渡频率为30MHz
  • 持续集电极电流或IC为15A
  • 发射极至基极电压或 VBE 为 5V
  • 集电极到发射极电压或 VCE 为 230 V
  • 集电极到基极电压或 VCB 为 230V
  • 晶体管极性为 NPN
  • 基极电流或IB为1.5A
  • 工作温度范围为 -55°C 至 150°C
  • 功耗或PD为150W

等效的 2sc5200 晶体管是 2sd1313、2sc5242、2sc3320 & FJL4315,该晶体管的替代品是 MJL3281A、KTC5242、TTC5200 & MJl13002A 和补充 2sc52MD 版本的晶体管是 SSC52214。

如何使用2SC5200晶体管/电路图?

通常,音频放大器是一种电子电路,用于将微弱的交流或直流信号增强到高幅度范围。放大器用于分立电子设备,如单声道扬声器、立体声扬声器、音频放大器等。在这里,我们正在设计一个使用 2SC5200 晶体管的音频放大器电路,如下所示。该电路中使用的晶体管是 2SC5200,它是一个 NPN 功率晶体管。

使用2SC5200晶体管的音频放大器电路

这个音频放大电路可以用各种电子元件构建,如2SC5200 NPN功率晶体管、0.5瓦和8欧姆扬声器、3.5mm DC公或母插孔、10K电位器、1K电阻、220uF电解电容器、12V/DC电源、电池夹、跳线和面包板。

2SC5200晶体管音频放大电路的工作原理是;提供给该电路的输入是来自智能手机或个人计算机的音频输入。

10K 电位器用于控制输入电压电平,220uF 电容器用于通过仅允许交流分量来阻止输入信号的直流分量。在这里,该交流信号用作朝向晶体管基极端子的控制信号。

晶体管集电极的放大输出移向扬声器的负极,而正极连接到带有直流公电源插孔的直流电源。为了防止该晶体管过热,您可以选择使用散热器。

该音频放大器电路用于不同的应用。该电路在音乐录音中非常重要,因此在现代音乐行业中非常重要,也用作军事中的声学武器和 HVAC 雷达。

在哪里使用 2SC5200 晶体管/应用

2SC5200 晶体管应用包括以下内容。

  • 用于音频放大器
  • 它用作中等功率开关
  • AF 或 RF 电路
  • 基于高达 15A 的大电流开关负载
  • 用于低转换率设备
  • 基于推挽配置的电路
  • 大功率音频电路
  • 以大电流工作的电路
  • 高保真音频电路
  • 稳压电路
  • 在中等功率的电路中
  • 这些功率晶体管主要用于 200W 额定立体声系统,该系统响应 5Hz 至 100 kHz 频率,灵敏度为 0.75Vrms。
  • 这些晶体管由于其较低的信噪比和低谐波失真而适用于音频应用。

因此,2SC5200 是一种高功率 NPN 晶体管,由于具有高电流增益,因此适用于 AF 放大器以及基于高功率的音频电路。当这种晶体管在重负载下连续使用时,其性能可能会因热量而显着降低,因此使用散热器来克服这个问题。该 IC 包括一个特定的三位数印刷批号,它在该编号下方有一条线,用于识别产品标签是无铅还是与 RoHS 兼容。这里有一个问题要问你,2SC5200晶体管的缺点是什么?
