电连接器的组成”。连接器由插座、插头、附件三部分组成。插座、插头用来固定接触件,插合后连接。附件用来固定电线、保护焊(压)点处不受力,附件通过螺纹或螺钉连接在插头或插座上。
圆形连接器的插头与插座之间有螺纹连接、三曲槽卡口连接、推拉式连接、三头螺纹连接、半圆环扣紧等形式;矩形连接器插头与插座之间有直接插合、螺钉连接、缩紧装置连接等。

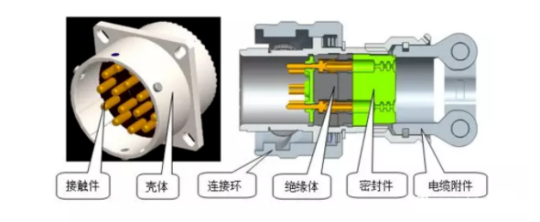

圆形电连接器部件组成包括:壳体、绝缘安装板、接触件。
矩形电连接部件组成包括:绝缘体、接触件、壳体。
附件是电连接器的重要组成部分,连接器在使用中需要用户单独对附件进行选择。附件的主要作用是:保护导线与接触体端接处不受损伤、固定线缆、提高电磁屏蔽性能(如钛镍环)。附件按照连接器尾部出线方式可分为两种:直式和弯式。
关于连接器的子部件与结构,很多人只能只知道个大概,但对很多细节还不是很深入,往往一个小问题就能问倒你,虽然大家都知道就是那么个东西。举个栗子,您知道锁止片为什么叫TPA吗?下面小编就从细节角度分析一下连接器的部件与结构。希望可以帮到你.
首先我们先从下面四张图对连接器的子部件有个初步的了解,相信线束行业的各位肯定很容易明白

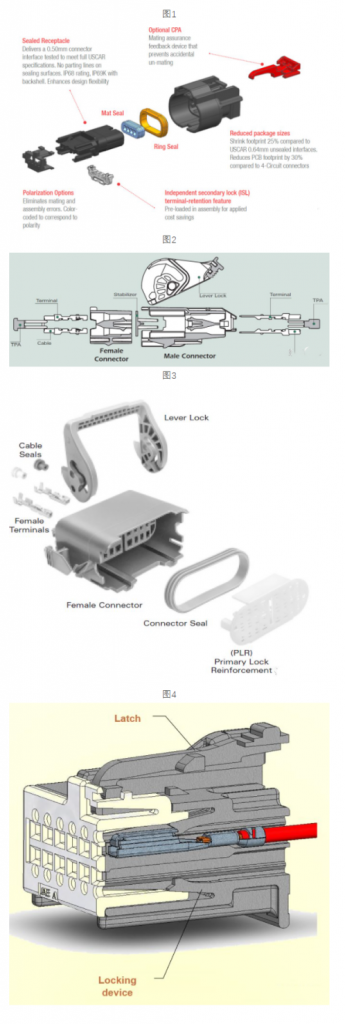

连接器子部件简析
一,端子连接器
Female terminals/–母端子
Female connectors/Receptacle/Socket–母连接器
Male terminals/ Tab/ Pin–公端子
Male connectors/plug–公连接器
这个不多说,大家都知道,至于公母的来源,有人说是从台湾那边传出来的,这个咱们不深究。很早之前其实叫man connector, woman connector。
二,锁止
ISL(Independent secondary lock)/独立的二次锁止。用以锁止固定端子(相当于二次锁),与我们常见的TPA不一样,它是个分离于连接器的独立的机构。
TPA(Terminal position assurance),直译过来的话就是端子位置保证机构,简单地说就是端子锁止片,有的线束厂家叫二次锁止片(端子的Lance是第一次锁止)。与ISL不同的是,它是个在连接器上的机构。

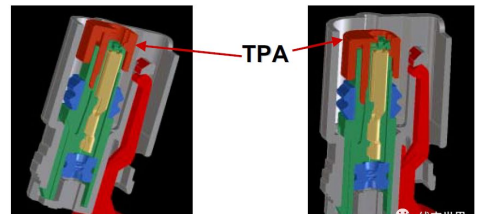

TPA在连接器中的位置
TPA 未锁止

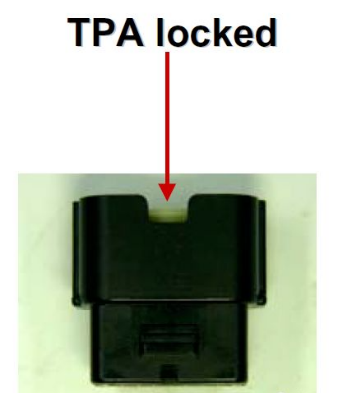

TPA锁止
PLR (Primary lock reinforce)同样也是端子锁止机构, 作用类似于TPA,小编在这里不多说。
Latch中文直译就行门门,大家一看就知道,这是一把锁,当然这不是用来锁门的,这是用来锁连接器的。小编更愿意叫它连接器一次锁止片。这是保证公母连接器之间的第—次配合锁止。有了第一次锁止之后,我们才会用到CPA

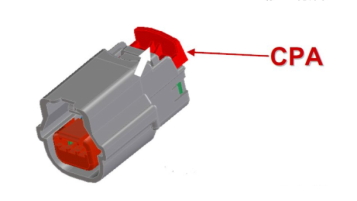

CPA(Connector position assurance)。中文直译是连接器位置保证机构。我们常叫连接器的二次锁止机构。CPA能够保证公母连接器之间完全地配合。当然CPA只在公母连接器配合时才被使用。其实很多连接器自身的一次锁已经能够保证足够的连接效果,但在一些常振动的地方,我们往往需要CPA来保证连接器的连接。在汽车一些比较平稳的部分,我们可以从VAVE的角度来去掉CPA。
Lever/Lever lock推杆。推杆一般在大型连接器上面。也是保证公母连接器之间的进一步配合.作用有点类似于CPA,但是效果远远好于CPA。CPA有点难以保证大连接器之间的配合(说到底还是囚为太小了,效果不够好),这时候推杆就产生了。推杆能够保证大型连接器,在常振动的情况下,或者比较重要的部位〈ECU等)有很好的配合。
三,密封
Mat seal 密封垫,用于防水连接器中对端子的防水保护
Ring seal密封圈,用于公母连接器配合时,对两者连接器的防水保护
Seal 密封塞,压接在防水端子上,应用于防水机构
Plug 堵头/堵棍 ,插入防水连接器未插入端子的孔位,用于对连接器的防水保护
四,防差

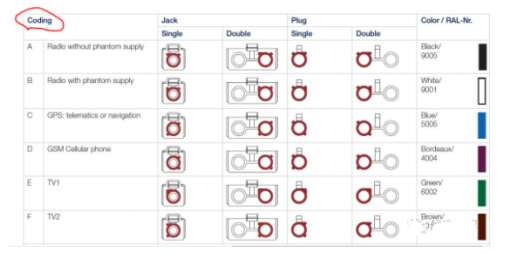

Polarization Options—极化机构,一般体现于我们常见的Coding, 用于保证公母连接器之间装配顺利,并不出错。一般不同的极化机构,相伴随的连接器的颜色也不一样(相当于双重防差)。
连接器结构简析
Rounded Shape圆形外形,允许连接器穿过孔的路径。
- 连接器有桥型结构保护锁止开关(防止过压);
- 导槽防止在配合过程中倾斜;
- 所有的外角很大的半径与倒角;
- 连接器结构被极化,这样就不会插错方向;
- 良好的手指把手,有助于移动;
- 好的听觉和触觉反馈;
- 连接器的空位方向被固定,这样端子就可以插入同一版面上。
