先进技术的最新趋势有助于开发最先进的电子产品。大多数这些电子设备是使用微控制器开发的。微控制器是一个电子元件，它被编程来执行各种控制操作。单片机种类繁多，如8051、AVR、ARM、PIC单片机等，均采用集成开发工具进行编程。
PIC 微控制器编程步骤
PIC单片机
PIC 是微控制器的一个家族，由 NXP、microchip 等不同公司制造。PIC 代表“外设接口控制器”，它包含内置的存储器、定时器/计数器、串行通信、中断和 ADC 转换器集成到单个集成芯片中。
PIC 微控制器可用于大多数电子设备，例如警报系统、交通控制系统和基于 RFID 的安全系统等。可以执行 PIC 微控制器编程来执行大量任务。尽管有许多类型的 PIC 微控制器，但最好和基本的微控制器是 PIC16f877a。
PIC单片机编程程序
在PIC微控制器由嵌入式C语言编程，或通过使用适当的专用软件汇编语言。在开始构建 PIC 微控制器项目之前，我们必须了解开发基于基本微控制器（如 8051）的项目。一旦你有了这个想法，这个基于控制器的项目构建就变得容易了，所以让我们看看构建基于 PIC 微控制器的项目的基本步骤。
在开始对 PIC 微控制器进行编程之前，首先我们必须选择您要对微控制器进行编程的正确项目。到目前为止，请考虑 LED 闪光灯系统。
理论：
LED手电筒采用一组发光二极管，比传统的白炽灯更先进，消耗更多的能量，寿命很短。另一方面，LED 灯消耗的能量更少，寿命更长。
本项目设计背后的基本思路：
微控制器生成输出逻辑脉冲，以便 LED 灯以特定间隔打开和关闭。它是一个40 针微控制器。连接到微控制器输入引脚的晶体以晶体频率提供准确的时钟信号。
电路设计
PIC 微控制器根据时钟脉冲发送和接收数据，PIC 微控制器以 4MHz 晶振频率运行。两个电容连接到晶振，晶振的范围为 20pf 到 40pf，用于稳定时钟信号。有时，PIC单片机进入阻塞状态或丢失时间计算，这时候我们需要复位单片机。如果微控制器复位 3 秒延时，10k 电阻和 10uf 电容器连接到相应的引脚。
硬件部件
- 黄色 LED
- 水晶
- 重启
- PIC单片机
- 电容器
- 电阻器
软件组件
- MPLAB 编译器
- Proteus 软件
- 嵌入式C语言
电路连接
5v 直流电源提供给驱动电路的微控制器的 11 引脚。晶体连接到微控制器的 13 和 14 引脚。复位电路连接在微控制器的 1 个引脚上。黄色 LED 连接到微控制器的 PORTB。
电路图
该电路是在 Proteus 软件的帮助下设计的。Proteus 是一种电路设计软件，其中包含一个组件数据库，我们可以使用它来构建电路。每个组件都在组件库中可用。

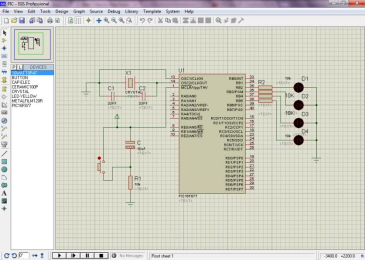

PIC微控制器项目电路图
- 打开 Proteus 软件。出现一个带有菜单栏的窗口。
- 单击文件菜单。
- 从下拉菜单中选择“新设计”。
- 单击库菜单。
- 从下拉菜单中选择“选择设备/符号”。
- 通过双击选择相关注释，以便电子元件列表出现在窗口中。
- 添加所有组件并绘制具有正确连接的电路，如上所示。
对 PIC 微控制器进行编程
PIC 单片机编程是通过“MP-Lab”软件执行的。首先安装MP-Lab软件，然后选择并安装CCS、GCC编译器等编译器。这里使用’CCS C编译器’来构建程序。
- 首先打开 MPLAB 软件。这将显示带有文件、编辑、查看、项目和工具选项的菜单栏。
- 选择项目选项，然后从下拉菜单中选择“项目有线选项”。这将显示项目有线窗口。
- 为您的项目选择一个微控制器。这里选择了“PIC16f877A”微控制器。
- 为您的项目选择编译器和路径位置。这里为 PIC 微控制器选择了“CCS C 编译器”，然后从项目连接窗口中选择“浏览”选项，从程序文件中选择 PICC 文件夹中的“ccsloader”。在“目标”文件夹中创建名为“源组”的文件夹。
- 为项目命名，然后单击“下一步”按钮保存项目。在“目标”文件夹中创建名为“源组”的文件夹。单击菜单栏上的“文件”菜单。从下拉菜单中选择“新文件”。

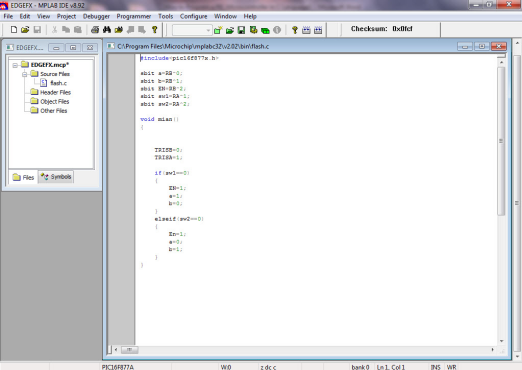

PIC 微控制器编程代码
LED闪光灯程序：
#include<pic16f877x.h>
void delay(int);
位a=PB^2；
位 b=PB^3;
位 c=PB^4;
位 d=PB^5;
无效主（）
{
TRISB=0x00；
a=b=c=d=0x00；
延迟（10）；
a=b=c=d=0xFF；
}
void delay(int a)
{
unsigned char c;
for(c=0;c<a;c++)
for(c=0;c<250;c++);
}
将代码加载到 PIC 微控制器
微控制器的代码加载过程称为dumping。微控制器仅理解包含“0 或 1”的机器级语言。所以我们需要将十六进制代码加载到微控制器中。市场上有许多软件可用于将代码加载到微控制器。在这里，我们使用“PICFLSH”编程器软件将代码转储到 PIC 微控制器。编程器套件随硬件套件和软件一起提供。
此软件需要安装到计算机中。微控制器放置在硬件套件中，该套件随插座一起提供。以下是将代码加载到微控制器的步骤。

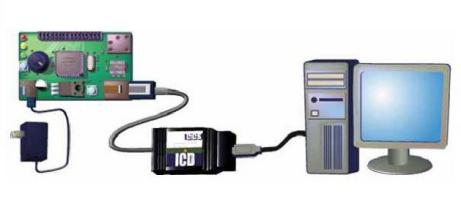

代码倾销装置
- 通过串行电缆将硬件（编程器套件）连接到计算机
- 将微控制器放入硬件套件的插座中。按下锁定按钮以确保微控制器已连接到电路板。
- 打开安装在电脑上的软件。这将显示带有文件、功能、打开、保存和设置选项的菜单栏。
- 从下拉菜单中选择“打开”选项并选择“加载文件”。
- 单击“加载”按钮，将 hex 文件加载到微控制器中。

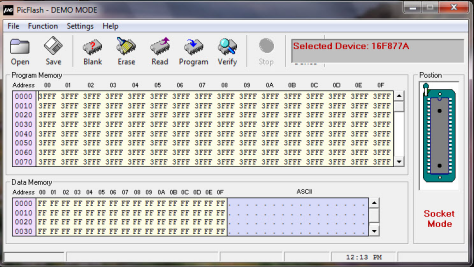

代码加载到 PIC 微控制器
模拟电路
仿真是一种决策分析和支持工具，用于了解电路的性能。硬件是具有成本效益的设备，因此硬件不能直接观察到建议的动作。仿真软件可以让您了解电路性能并发现和纠正程序的错误。市场上有不同类型的仿真软件可用于检查电路性能。这里使用 Proteous 软件检查电路性能。
- 在Proteus软件中打开项目。
- 单击“调试”菜单。
- 选择“开始调试”选项。LED 开始闪烁，表示电路正在运行。
- 一段时间后，选择“停止调试”选项。LED 现在将停止闪烁。
