我们对“Hello world!”非常熟悉。基本程序代码 在任何编程语言的初级阶段都要学习一些基本的东西。与开始使用 8051 微控制器类似，LED 接口是微控制器接口编程中的基本内容。每个微控制器的架构都不同，但所有微控制器的接口概念几乎都相同。本教程将为您提供与 8051 的 LED 接口。
接口是一种方法，它提供微控制器和接口设备之间的通信。接口是输入设备，或输出设备，或存储设备，或处理设备。
输入接口设备：按钮开关、键盘、红外传感器、温度传感器、气体传感器等。这些设备向微控制器提供一些信息，这称为输入数据。
输出接口设备： LED、LCD、蜂鸣器、继电器驱动器、直流电机驱动器、7段显示器等。
存储接口设备： 用于存储/保留数据，例如，SD 卡、EEPROM、DataFlash、实时时钟等。

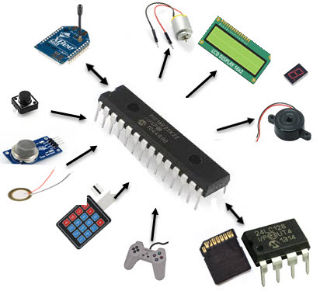

微控制器接口模型
LED 与 8051 的接口
接口包括硬件（接口设备）和软件（用于通信的源代码，也称为驱动程序）。简单地说，要使用 LED 作为输出设备，LED 应连接到微控制器端口，并且必须在 MC 内部编程使 LED 亮或灭或闪烁或变暗。该程序称为驱动程序/固件。可以使用任何编程语言（如汇编、C 等）开发驱动程序软件。
8051 微控制器
8051 微控制器由英特尔于 1980 年代发明。它的基础是基于哈佛架构，这个微控制器的开发主要是为了将它用于嵌入式系统。我们之前已经讨论过8051 微控制器的历史和基础知识。它是一个 40 针 PDIP（塑料双列直插式封装）。
8051 有一个片上振荡器，但它需要一个外部时钟来运行它。石英晶体连接在 MC 的 XTAL 引脚之间。该晶体需要两个相同值的电容器 (33pF) 来生成所需频率的时钟信号。8051 微控制器的特性在我们之前的文章中已经解释过。
微控制器晶体连接
LED（发光二极管）
LED是许多电子设备中使用的半导体器件，主要用于信号传输/电源指示目的。它非常便宜且易于获得，有各种形状、颜色和尺寸。LED还用于设计信息显示板和交通控制信号灯等。

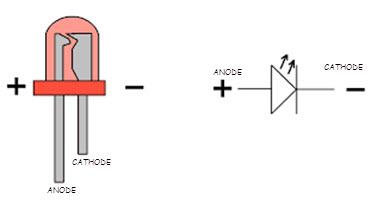

如图所示，它有正极和负极两个端子。
LED极性
知道极性的唯一方法是用万用表测试或仔细观察 LED 内部。LED内部较大的一端是-ve（阴极），较短的一端是+ve（阳极），这就是我们找出LED极性的方式。另一种识别极性的方法是连接引线，正极端子的长度比负极端子长。
LED 与 8051 的接口
我们可以通过两种方式将 LED 连接到微控制器 8051。但是连接和编程技术会有所不同。本文提供了有关 LED 与 8051 接口的信息以及 AT89C52/AT89C51 微控制器的 LED 闪烁代码。

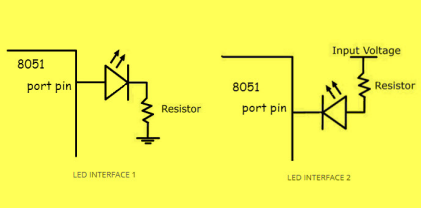

将 LED 连接到 8051 方法
仔细观察接口 LED 2 处于正向偏置，因为 5v 的输入电压连接到 LED 的正极，所以这里的微控制器引脚应该处于低电平。反之亦然与接口 1 连接。
电阻器在 LED 接口中很重要，可以限制流动的电流并避免损坏 LED 和/或 MCU。
只有当电流流向地面时 MC 的 PIN 值为高时，接口 1 才会发光 LED。
仅当 MC 的 PIN 值低时，接口 2 才会点亮 LED，因为电流由于其较低的电位而流向 PIN。

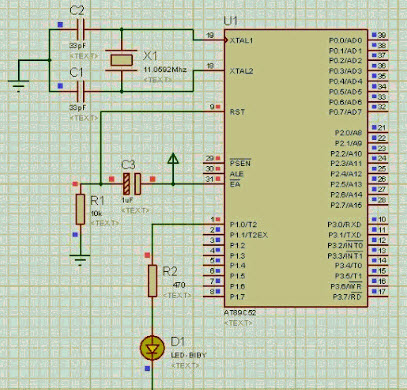

电路图如下所示。LED 连接到端口 1 的引脚 0。
Proteus 仿真电路
我将详细解释程序代码。此外，请参阅此链接“使用 Keil 语言进行嵌入式 C 编程教程”。连接一个 11.0592 MHz 的晶体来产生时钟。我们知道 8051 微控制器在 12 个 CPU 周期内执行一条指令 [1]，因此这个 11.0592Mhz 晶体使这个 8051 以 0.92 MIPS（每秒百万条指令）运行。
在下面的代码中，LED 被定义为端口 1 的引脚 0。在主函数中，LED 每半秒切换一次。’delay’ 函数每次执行时都会执行空语句。
使用 11.0592 MHz 晶振时，值为 60000（使用 Keil micro-vision4 软件编译）生成约 1 秒（延迟时间）空语句执行时间。通过这种方式，使用下面给出的代码使连接到 P1.0 引脚的 LED 闪烁。
本文提供了有关 LED 如何与 8051 接口的信息。这是 8051 微控制器项目的基本接口概念。
